20年08月第1期试验案例-气体密度继电器抗震试验

2020-08-31

        近日,杭州赛博力学环境试验有限公司承接某客户送检1套气体密度继电器,进行抗震试验。超高压SF6远传密度继电器,用于监视和控制密封容器中SF6气体的密度,当密度值达到设定值时报警,同时可靠输出SF6气体密度信号供远程监视、监测,专门针对500kV以上超高压等级应用现场设计。

        试验参考了《GB/T 14598.23-2017/IEC 60255-21-3:1993 电气继电器 第21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验 第3篇:地震试验》方法A单轴正弦扫频地震试验,严酷等级2级,频率范围:1Hz~35Hz,扫频速率:1oct/min。试验参数目标谱参数如下:


等级

交越频率以下的峰值位移mm

交越频率以上的峰值加速度g

每个轴方向的扫频循环数次

X

Y

X

Y

2

7.5

3.5

2.0

1.0

1

X为水平轴向;Y为垂直轴向

表1 试验目标谱参数

        试验时,将仪表充气至额定压力0.58MPa,采用杭州亿恒科技有限公司高速动态信号分析仪对继电器开关的瞬态动作进行信号捕捉,该仪器能实时全程记录开关高低电平信号,经过实际验证比采用示波器和万用表更能达到监测记录要求。

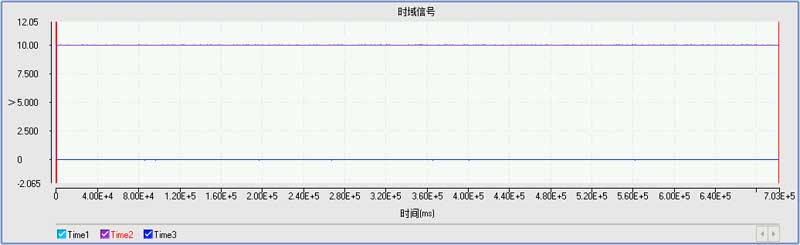

图7 高速动态信号分析仪记录曲线

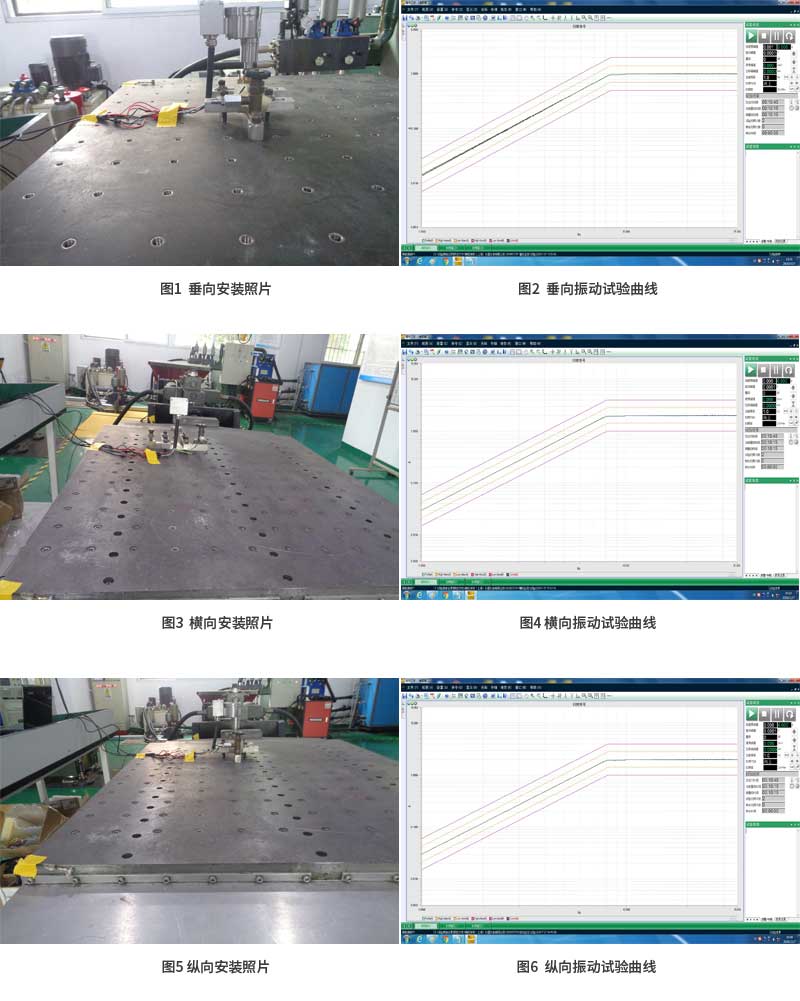

        该抗震试验在赛博检测的环境实验室的HVS液压振动试验系统上进行,该设备低频下限值0.1Hz,能满足1-35Hz频率范围,重点是在低频段由于采用了内置位移传感器进行AVD双闭环控制,其在1-5Hz低频段的较小失真度是电磁式振动台无法达到的。

        通过试验结论得知1Hz-35Hz经受2级严酷激振时,气体密度继电器不发生误动作,试验说明该产品能达到可靠运行。同时,赛博检测的技术主管作为参与GB/T 14598.23-2017标准的起草人之一,建议客户后续可考虑采用双轴多频随机地震试验,及YD 5083-2005进行9级烈度的地震试验(正弦拍波),以验证产品的更高抗震能力。

欢迎各位朋友致电赛博检测0571-88171835,交流试验技术。
